Ventilazione forzata per impianto frenante.

[TheMatrix89]

Mi ricollego qua.....

Ecco il resoconto del mio pomeriggio a lavorare sulla Celichina. Per ora mi sono occupato del freno destro.

Smontato paraurti, plastiche sotto motore, faro, vaschetta lava-vetri (ero tentato di buttarla ) e fendinebbia







Poi ho tagliato via col dremel qualche pezzo di plastica e fatto il buco per far passare il tubo









E richiuso il tutto con tanto di griglia





A breve far? anche il lato sinistro

 :grin:

[Maledetto]

mi piace! solo che stavo pensando... sul lato destro fai cos?, ma sul sinistro che hai il cai cosa ti inventi? o_O

[TheMatrix89]

mi piace! solo che stavo pensando... sul lato destro fai cos?, ma sul sinistro che hai il cai cosa ti inventi? o_O

qualcosa.... :lol:

[Maledetto]

che profuma di rosa? asd

cmq... poi me lo devi a fare anche sulla mia (sulla griglia centrale per?)

[TheMatrix89]

cmq... poi me lo devi a fare anche sulla mia (sulla griglia centrale per?)

ok....mille euro

[HPDxxx]

lodevole l'iniziativa... per fortuna che ogni tanto qualcuno spreme un p? le meningi su qualcosa di "nuovo"  :grin:

solo due consigli:
1) se levi un p? di plastiche inutili, riesci a fargli fare molte meno curve
2) quel tubo li durer? ben poco... solo con le vibrazioni si taglia. non lo dico per far lo scassa maroni, ma perché ho già provato :lol:

ultima cosa... quando entri nella plastica, passi MOOOOOOLTO vicino alla cinghia servizi e alla puleggia dell'albero motore: OCCHIO!

[TheMatrix89]

Grazie dei consigli!

1) se levi un p? di plastiche inutili, riesci a fargli fare molte meno curve

il fatto ? che non so dove farlo passare...quando riapro per fare il sinistro controllo meglio

2) quel tubo li durer? ben poco... solo con le vibrazioni si taglia. non lo dico per far lo scassa maroni, ma perché ho già provato :lol:

ho cercato di fissarlo per farlo vibrare il meno possibile....speriamo bene

ultima cosa... quando entri nella plastica, passi MOOOOOOLTO vicino alla cinghia servizi e alla puleggia dell'albero motore: OCCHIO!

l'ho visto, infatti l'ho fascettato alla plastica per tenerlo il più fermo e lontano possibile...ho fatto le prove e non ci arriva a infastidire quella zona

[Ergigio]

Proprio quello che avevo in mente di fare tempo addietro, ma che x pigrizia non ho mai realizzato ...

[Carbon R]

Complimenti Matrix !

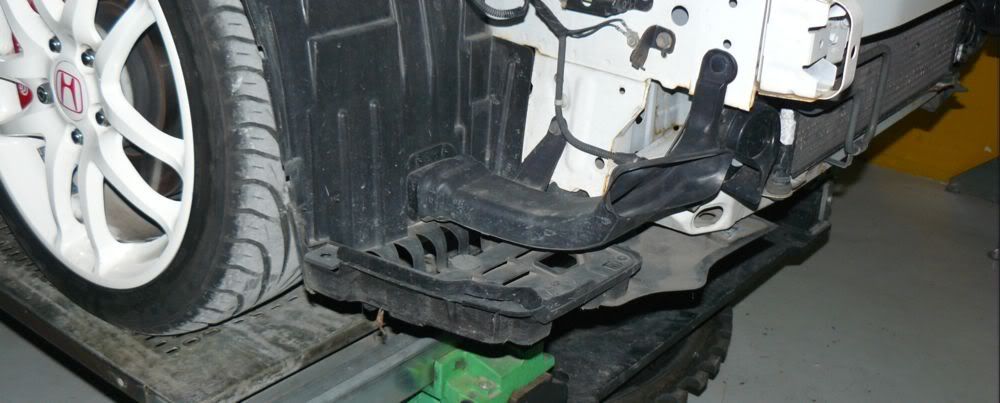

Nel caso possa servire ,questa ? una foto dei tubi di raffreddamento della Integra DC5 :




E quà l'impianto autocostruito su una Intregra Dc2 :

http://www.honda-tech.com/showthread.php?t=2660796

può esser d'aiuto per una versione più 'robusta'.

[TheMatrix89]

Completato il lavoro!! Altre 2 ore :sudata: :sudata:

Tutto smontato, aperto e tagliato via qualche pezzo di plastica di troppo


Buco per fissare il tubo


Tubo passato, fascettato, e CAI messo al suo posto


FINE!


 :grin:  :grin:  :grin:  :grin:

[HPDxxx]

bene  :grin:

se avrai voglia di spendere un paio di 10 euro, su ebay trovi i convogliatori... ci sono di diverse forme e misure, basta che cerchi BRAKE DUCT



Cercando invece BRAKE HOSE AIR trovi il tubo apposito da usare per convogliare l'aria

[TheMatrix89]

Grazie Acca!! potrei farci un pensierino, anche se ho comprato dei fogli di alluminio 0,5mm con cui giocare un po'

[ziopittore]

Guardato questo?
E questo?

[TheMatrix89]

Guardato questo?
E questo?

si si....l'idea mi ? venuta proprio da questi! (per? ho speso 14 euro in tutto da leroy merlin )

[ziopittore]

A proposito... :
Questa ? una Radical SR8 LM versione stradale;
rispetto a noi ha il grossissimo vantaggio di non dover scavalcare cinghie e altre parti in movimento presenti all'avantreno , dove la Celica alloggia il motore , motivo per cui il lavoro viene molto più pulito
